Cómo Conectar una Alarma 110V a Control Remoto | Guía Completa
Guía técnica paso a paso para conectar una sirena de 110V 90W a una central de alarma con control remoto. Ideal para barrios, conjuntos, negocios y bodegas en Colombia.
Esta instalación involucra corriente de 110V AC. Si no tienes experiencia con electricidad, solicita ayuda de un técnico calificado. Una conexión incorrecta puede causar daños al equipo o riesgo eléctrico. ¿Qué materiales necesitas?
- 1 Central de alarma de 4 zonas con control remoto (incluye 2 controles, alcance hasta 80m)
- 1 Sirena de 110V 90W (alcance auditivo hasta 300m en campo abierto)
- 1 Relevo (relé) de 12V 5 pines
- Cable calibre adecuado para 110V
- Destornillador, pelacables y cinta aislante
Todos estos componentes vienen incluidos en el Kit Alarma Comunitaria Sirena 110V 90W con Control Remoto de Recover SDS con envío a toda Colombia.
Entendiendo la Central de Alarma: Los Bornes de Conexión
La central de alarma tiene una regleta con 12 bornes (tornillos) numerados del 1 al 12. Cada borne cumple una función específica:
- Borne 1: Negativo (−), prende y apaga el sistema
- Borne 2: Positivo (+), pánico silencioso / prender remoto
- Borne 3: Positivo (+) de la sirena — aquí sale el pulso positivo al activarse
- Borne 4: Negativo (−) de la sirena
- Borne 5: Negativo (−) auxiliar
- Borne 6: Positivo (+) auxiliar
- Bornes 7 y 8: Zona 1
- Bornes 8 y 9: Zona 2 (comparten borne 8 como común)
- Bornes 10 y 11: Zona 3 / Zona de tránsito (C) / Control remoto
- Bornes 11 y 12: Zona 4 / 24 horas, zona cerrada
¿Por qué usar un Relevo de 12V?
La central de alarma funciona internamente con 12V DC (corriente directa). Sin embargo, la sirena de alta potencia opera con 110V AC (corriente alterna domiciliaria). Estas dos tensiones no pueden mezclarse directamente.
El relevo (relé) de 12V con 5 pines actúa como un interruptor inteligente: cuando la central envía un pulso de 12V desde el borne 3, la bobina del relé se energiza y cierra el circuito de 110V que alimenta la sirena.

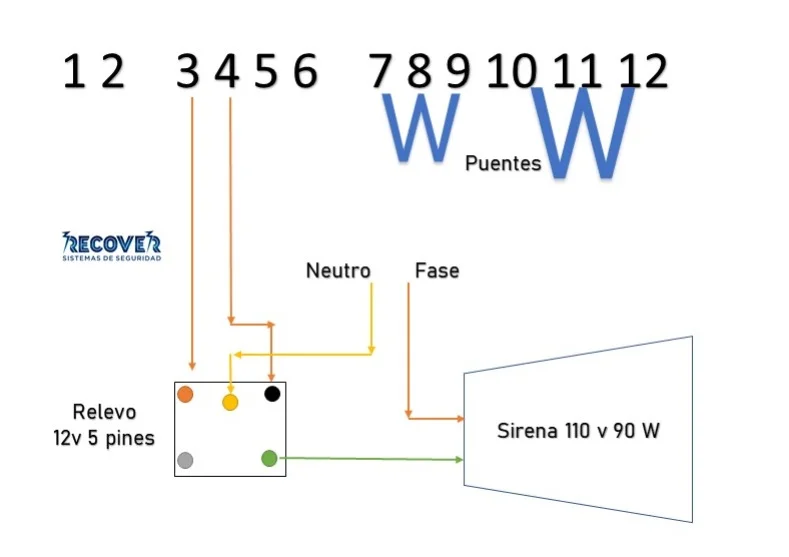

Diagrama de Conexión Paso a Paso
A continuación te presentamos el diagrama de conexión completo:
DIAGRAMA DE CONEXIÓN — ALARMA 110V CON CONTROL REMOTO
Recover SDS — www.recoversds.com
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
CENTRAL DE ALARMA 4 ZONAS — 12V DC — Control Remoto 433MHz
Borne 3 (+SIR) ──Cable ROJO── Bobina (+) del Relevo
Borne 4 (−SIR) ──Cable AZUL── Bobina (−) del Relevo
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
RELEVO 12V 5 Pines — SRD-12VDC-SL-C
B+ (Bobina +) ← Cable ROJO desde Borne 3
B− (Bobina −) ← Cable AZUL desde Borne 4
COM (Común) ← Línea 110V desde la toma
NO (Normal Open) ── Terminal L de la Sirena 110V
NC (No usar)
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
SIRENA 110V 90W — Alcance 300m
Terminal L ← desde NO del Relevo
Terminal N ← Neutro 110V directo desde la toma
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
LEYENDA:
Borne 3 (+) → Bobina relé
Borne 4 (−) → Bobina relé
110V Línea → COM
NO → Sirena
Neutro directo a Sirena
1 Paso 1: Configurar los Puentes en las Zonas
Antes de cablear la sirena y el relevo, debemos cerrar las zonas de la central que no tendrán sensores conectados. Para ello, colocamos puentes (trozos cortos de cable) entre los siguientes bornes:
- Borne 7 y 8: Puente para cerrar la Zona 1
- Borne 8 y 9: Puente para cerrar la Zona 2
- Borne 10 y 11: Puente para cerrar la Zona 3 (zona de tránsito / control remoto)
- Borne 11 y 12: Puente para cerrar la Zona 4 (zona 24 horas)
Estos puentes le indican a la central que no hay sensores de movimiento ni magnéticos conectados, evitando falsas alarmas. Es un paso fundamental para que el sistema funcione correctamente solo con los controles remotos.
2 Paso 2: Conectar la Central al Relevo (Baja Tensión)
El relevo de 12V tiene 5 pines: dos para la bobina (activación) y tres para el circuito de potencia (COM, NO, NC).
La conexión del lado de baja tensión es:
- Borne 3 (positivo sirena) de la central → Pin Bobina (+) del relevo. Cuando la alarma se activa, el borne 3 envía un pulso de +12V que energiza la bobina del relé.
- Borne 4 (negativo sirena) de la central → Pin Bobina (−) del relevo. Este cable cierra el circuito de la bobina y permite que la corriente fluya.
3 Paso 3: Conectar el Circuito de 110V (Alta Tensión)
Ahora conectamos el circuito de potencia que alimentará la sirena de 110V:
- Cable de Línea (L) de la toma 110V → Pin COM (Común) del relevo
- Pin NO (Normalmente Abierto) del relevo → Terminal Línea (L) de la sirena 110V
- Cable Neutro (N) de la toma 110V → Terminal Neutro (N) de la sirena 110V (conexión directa, no pasa por el relevo)
El pin NC (Normalmente Cerrado) del relevo no se utiliza en esta configuración.
4 Paso 4: Verificar y Probar el Sistema
- Revisa todas las conexiones antes de energizar. Verifica que no haya cables sueltos ni cortocircuitos.
- Conecta la fuente de alimentación de 12V a la central de alarma.
- Conecta el cable de 110V a la toma de corriente.
- Presiona el botón de pánico en el control remoto.
- La sirena de 110V debe activarse inmediatamente con un sonido fuerte y claro.
- Presiona nuevamente el control remoto para desarmar y verificar que la sirena se apague.
Precauciones Importantes
- No mezcles 12V DC con 110V AC directamente. Siempre usa el relevo como intermediario.
- Utiliza cable del calibre adecuado para las conexiones de 110V.
- Aísla todas las conexiones con cinta aislante o terminales apropiados.
- Ubica la central y el relevo en un lugar protegido de la lluvia y el acceso no autorizado.
- La sirena de 110V 90W emite un sonido muy fuerte; instálala en una posición elevada para mayor alcance.
¿Necesitas el Kit Completo?
En Recover SDS ofrecemos el Kit Alarma Comunitaria Sirena 110V 90W con Control Remoto, que incluye todos los componentes mencionados en esta guía, con envío a toda Colombia y asesoría técnica gratuita.
¡Protege tu barrio, negocio o bodega hoy mismo!
Servicio disponible en toda Colombia
Envío a Bogotá, Medellín, Cali, Barranquilla, Cartagena, Bucaramanga y todas las ciudades del país. Asesoría técnica gratuita por WhatsApp.
Diagrama de Conexión — Alarma Comunitaria 110V · Control Remoto 433MHz
Rojo — Borne 3 (+SIR) → B+ relevo Azul — Borne 4 (−SIR) → B− relevo Negro — Toma 110V L → COM relevo Naranja — NO relevo → Terminal L sirena Gris punteado — Neutro directo → Terminal N sirena ADVERTENCIA: Sistema de 110V CA potencialmente mortal. Instalar solo con la alimentación desconectada. Trabajo exclusivo para personal técnico calificado.
